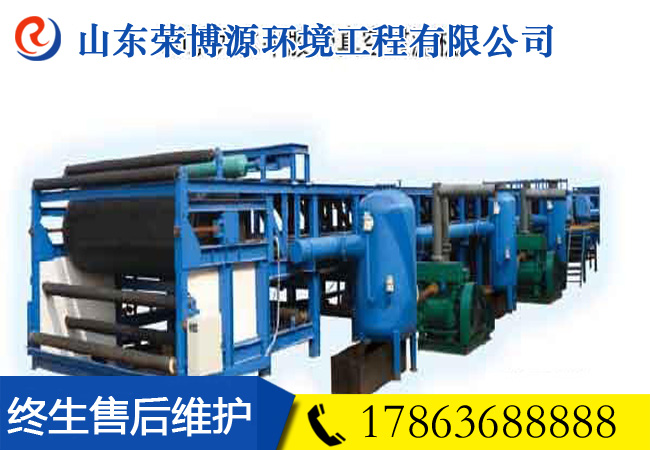

小型橡胶带式真空过滤机_污泥浓缩一体机_压滤设备

小型橡胶带式真空过滤机主要部件介绍

1、橡胶滤带：采用带有裙边环形橡胶滤带，以防料液从两侧流出；裙边采用组合结构即波形裙边与平行胶带粘合而成。这种结构裙边伸缩性好，可以避免裙边经过辊筒改向破裂，且可有效防止料浆跑漏。橡胶滤带的上部构造为中间一排排水沟槽。作为排水液带。沟槽中部有排液沟槽，橡胶滤带是胶带过滤机关键部件；其寿命长短一般取决于橡胶材质的选择和现场的维护保养。因此确定橡胶滤带材质根据物料的性质确定。现场安装时必须先安装平形胶带，使其运行正常后才粘结波纹裙边。且设备运行时必须保证胶带的清洁减缓橡胶老化。延长胶带使用寿命，必须注意的是对橡胶有强烈腐蚀的物料不宜采用带式过滤

2、真空盒： 真空盒是排液胶带底面滤液的汇集处。其中心线应与排液带及中心排孔的中心线相重合。真空盒断面呈 V 形，材质采用耐腐蚀材料制成。过滤机运行时，真空盒固定不动。胶带在上面运行，真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。在真空箱与运行胶带间设计有一环形磨擦带；并以水进行密封（磨擦带在真空盒上的磨擦块上随胶带运行），水既可作为密封装置的润滑剂又可作冷却剂，形成非常有效的真空密封；环形磨擦带随胶带一起运动，使水平胶带不受摩损。环形磨擦带在滑块上运行尽管有水润滑但仍有磨损，一定时间后需要更换，为了便于更换磨擦带，环形磨擦带设计成可更换结构，真空盒也设计了一套升降机构；使其更换时真空盒处于低位，有利于更换磨擦带的方便快捷。

3．加料装置：本机采用折板式加料斗，使料浆均布在滤带上，安装时要注意：（1）应该在加料口上加装阀门来控制加料速度；（2）加料方向应向后，这样可以充分利用真空区形成自然沉降区，避免破坏滤饼，提高过滤的速率和质量；（3）加料装置出厂时已经试验调试好，能满足大多数物料布料均匀的要求，但对某些特殊物料（液固比、比重差异较大），会出现布料稍不均匀，用户可以在加料斗上增加导向筋。

4、洗涤装置：用于加洗涤液，一般有两种形式：（1）淋洗装置用于需要用液柱置换法进行洗涤的场合，其结构采用溢流堰的锯齿栅（一般以此供货），安装时必须保持淋洗装置与滤带横向水平，以各锯齿口中能均匀溢水为准，保证洗涤水均布于滤饼表面，调整好后固定，不要晃动，注意安装位置不易过高，以免冲坏滤饼；（2）喷淋装置：用于采用喷射翻动法进行洗涤的场合，可以根据要求供货。洗涤液需要一定压力，喷射出来的洗涤液呈平面扇形，安装时喷嘴距离滤饼100mm，喷射方向应调节一致。 以上两种形式可混合搭配使用。

5、驱动轮：驱动轮是驱动胶带运行的主动轮，由钢质滚筒外包耐酸橡胶制成，由变频调速器控制经电机驱动（可在0-50Hz范围内调整），减速器减速后低速转动，或由变频调速器经行星摆线针轮减速机减速，籍已经张紧的胶带与橡胶层之间的摩擦力，带动胶带、滤布连续移动，在滤布转向处排卸滤饼。 驱动轮的转速应根据所需要的转速加以调节，带滤机在出厂时，为了适应广泛用途其调速范围较大，而对于某一种料浆，带滤机使用的调速范围不会太大，如果在成熟确定的工艺条件下实际使用时，电机长期处于较低速度的情况下，会影响电机的寿命。要改善这一状况，根据自己的具体需要，更换合适传动比的减速机，使电机在较佳的转速状态下运转。
